Карты

Расположение объектов на карте настраивает администратор.

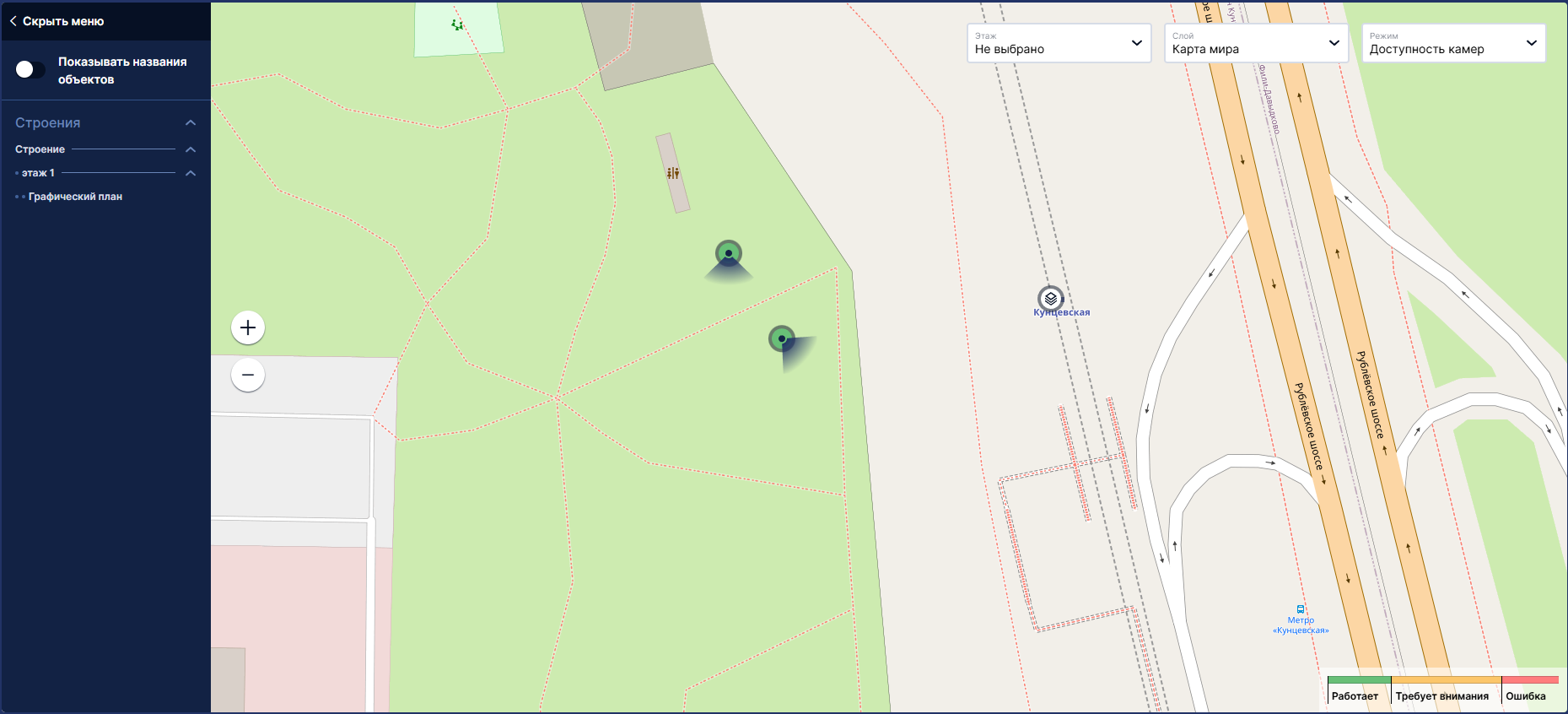

В разделе Карты отображается карта с расположением устройств. Устройства могут располагаться на местности или внутри строений.

Просмотр устройств на карте

Управление картой:

Перемещайте карту, удерживая ЛКМ.
Чтобы изменять масштаб карты, используйте колёсико мыши или кнопки «плюс» и «минус» в левой части карты.
Чтобы повернуть карту, зажмите Ctrl и вращайте карту, удерживая ЛКМ, либо используйте «компас» в правой части карты. Стрелкой отмечено направление на север. При клике в центр «компаса» карта возвращается к стандартному виду (сервер — сверху). Вращать можно только векторные карты.

Условные обозначения объектов на карте:

— камера. Угол поворота камеры условно обозначает, в какую сторону направлен объектив
— строение. При клике на строение показан список этажей и количество устройств на каждом этаже
— план этажа
— группа устройств. Приблизите карту, чтобы увидеть отдельные устройства.

На иконках камер обозначено, в какую сторону направлен объектив.

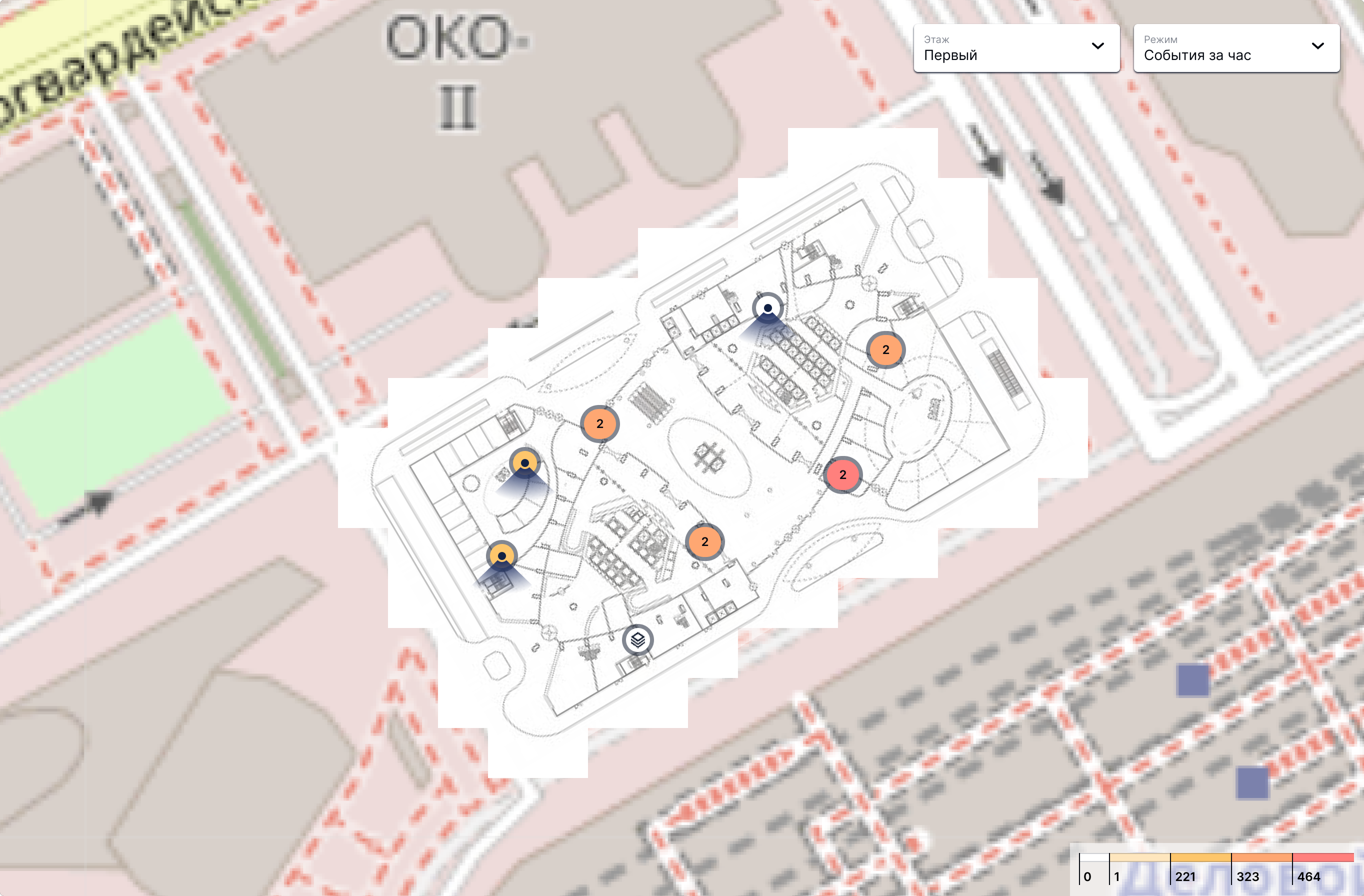

Цвет иконки меняется согласно легенде в правом нижнем углу карты и зависит от настройки поля Режим в правом верхнем углу карты.

Описание значения индикации устройств в различных режимах просмотра карты представлено в таблице. Обновление легенды происходит при изменении состава и/или количества видимых на карте устройств и групп устройств (например, при перемещении карты, изменении масштаба или применении фильтров).

Режим	Значение индикации	Легенда
Доступность камер	Статус работы устройства	Индикация статусов — такая же, как в разделе Просмотр
События за час/сутки/неделю	Среднее количество событий, полученных от устройства за выбранный отрезок времени	Шкала количества событий. Деления шкалы вычисляются в зависимости от максимального количества событий, полученных от устройства, видимого на карте, и пересчитываются при применении контекста или фильтров, ограничивающих выдачу событий

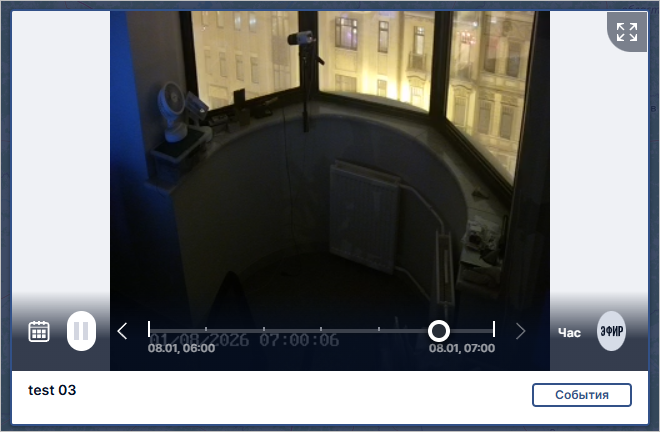

Нажмите на иконку камеры на карте, чтобы просмотреть видео и архив этой камеры в отдельном виджете поверх карты. Управление воспроизведением осуществляется так же, как в разделе Просмотр. По кнопке События вы можете перейти к просмотру событий, полученных с выбранной камеры.

В поле Слой в правом верхнем углу карты вы можете выбрать слой для отображения.

Включить или выключить отображение названий объектов можно с помощью переключателя Показывать названия объектов в меню, расположенном в левой части карты.

Просмотр устройств на плане этажа

Поддерживаются планы двух типов:

графический план — изображение в формате *.pdf. Графические планы поддерживают приближение/отдаление и отображаются в отдельном окне поверх открытой карты.
интерактивный план — растровое или векторное изображение в формате .png или .pbf. Загружается из источника и отображается на карте в выбранном масштабе. Интерактивный план показывается вращается вместе с картой и масштабируется в рамках заданного диапазона масштабов.

Чтобы увидеть графические планы этажей:

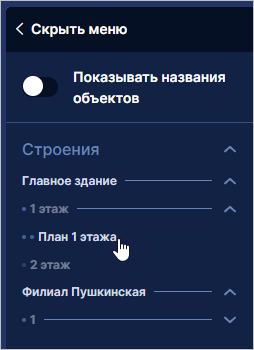

Откройте меню в левой части карты.
Выберите нужное строение в списке, а затем нужный этаж. Если для этажа загружен план, строка с названием этажа будет помечена линией и голубой точкой.
Разверните список планов выбранного этажа.
Кликните на название плана, чтобы развернуть его на весь экран и просмотреть устройства, расположенные на плане. Графический план можно приблизить или отдалить с помощью кнопок «плюс» и «минус» в левой части экрана. Обозначения иконок на плане такие же, как на карте.

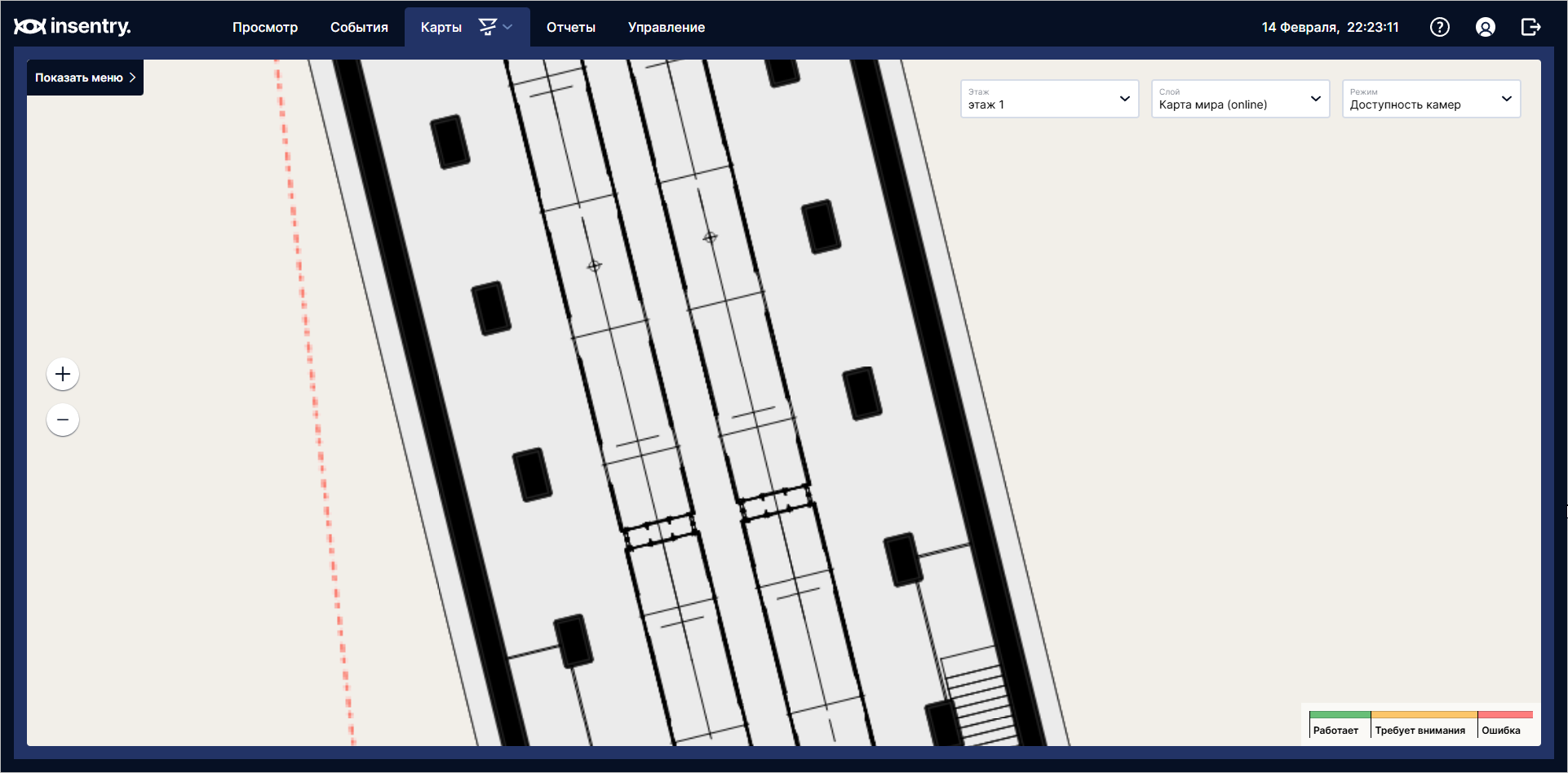

Чтобы увидеть интерактивный план этажа:

Найдите нужное строение на карте.
Выберите нужный этаж в поле Этаж в правом верхнем углу карты.
Приблизите или отдалите карту до масштаба, на котором будет отображаться интерактивный план выбранного этажа.
