Карты
Расположение объектов на карте настраивает администратор.
В разделе Карты отображается карта с расположением устройств. Устройства могут располагаться на местности или внутри строений.
Просмотр устройств на карте
Перемещайте карту, удерживая ЛКМ. Чтобы изменять масштаб карты, используйте колёсико мыши или кнопки «плюс» и «минус» в левой части карты.
Условные обозначения объектов на карте:
— камера. Угол поворота камеры условно обозначает, в какую сторону направлен объектив
— строение. При клике на строение показан список этажей и количество устройств на каждом этаже
— план этажа
— Группа устройств. Приблизите карту, чтобы увидеть отдельные устройства
На иконках камер обозначено, в какую сторону направлен объектив.
Цвет иконки меняется согласно легенде в правом нижнем углу карты и зависит от настройки поля Режим в правом верхнем углу карты.
Описание значения индикации устройств в различных режимах просмотра карты представлено в таблице. Обновление легенды происходит при изменении состава и/или количества видимых на карте устройств и групп устройств (например, при перемещении карты, изменении масштаба или применении фильтров).
| Режим | Значение индикации | Легенда |
|---|---|---|
| Доступность камер | Статус работы устройства | Индикация статусов — такая же, как в разделе Просмотр |
| События за час/сутки/неделю | Среднее количество событий, полученных от устройства за выбранный отрезок времени | Шкала количества событий. Деления шкалы вычисляются в зависимости от максимального количества событий, полученных от устройства, видимого на карте, и пересчитываются при применении контекста или фильтров, ограничивающих выдачу событий |
Нажмите на иконку камеры на карте, чтобы просмотреть видео и архив этой камеры в отдельном виджете поверх карты. Управление воспроизведением осуществляется так же, как в разделе Просмотр. По кнопке События вы можете перейти к просмотру событий, полученных с выбранной камеры.
В поле Слой в правом верхнем углу карты вы можете выбрать слой для отображения.
Включить или выключить отображение названий объектов можно с помощью переключателя Показывать названия объектов в меню, расположенном в левой части карты.
Просмотр устройств на плане этажа
Поддерживаются планы двух типов:
- графический план — изображение в формате *.pdf, отображаемое поверх карты;
- интерактивный план — векторное изображение. Интерактивные планы отображаются не поверх карты, а вместе с ней.
Чтобы увидеть графические планы этажей:

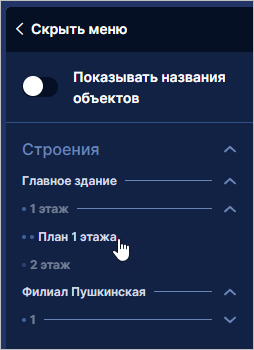

- Откройте меню в левой части карты.
- Выберите нужное строение в списке, а затем нужный этаж. Если для этажа загружен план, строка с названием этажа будет помечена линией и голубой точкой.
- Разверните список планов выбранного этажа.
- Кликните на название плана, чтобы развернуть его на весь экран и просмотреть устройства, расположенные на плане. Графический план можно приблизить или отдалить с помощью кнопок «плюс» и «минус» в левой части экрана. Обозначения иконок на плане такие же, как на карте.
Чтобы увидеть интерактивный план этажа:
- Найдите нужное строение на карте.
- Выберите нужный этаж в поле Этаж в правом верхнем углу карты.
- Приблизите или отдалите карту до масштаба, на котором будет отображаться интерактивный план выбранного этажа.
